OCAD - Подготовка дистанций

Рассмотрим дополнительные возможности программы по подготовке к проведению соревнований по спортивному ориентированию.

OCAD позволяет готовить и печатать дистанции для соревнований. Изучим эту возможность в несколько этапов.

New map - Создание нового документаДля начала проведем подготовительную работу:
a) выбираем "File\New" (Файл\Новый), в открывшемся окне выбираем "Course setting for orienteering" и "Course setting.ocd", жмем "ОК". Получили новый файл для создания дистанций.
b) Сразу же сохраняем его с новым именем.
c) Затем открываем ("Template\Open") в качестве подложки готовую карту, по которой будут проходить соревнования.
d) Выбираем пункт меню "Options\Scales" и выставляем корректный масштаб карты. Это значит, что вводимый масштаб, должен соответствовать масштабу карты, загруженной в качестве подложки. Соответствие масштабов необходимо для корректного подсчета длин дистанций программой.

Редактирование дистанций и их параметров.

Справой стороны располагается панель для редактирования дистанций и их папаметров. Состоит она из следующих частей:
1 - список объектов для расстановки
2 - список расставленных объектов (дистанционных и технических)
3 - заполнение легенд КП
4 - закладки для выбора работы с Объектами, Дистанциями(Courses), Группами(Classes)

1. Расстановка объектов.
  • Первым делом, выбрав инструмент для черчения, расставляем дистанционные объекты (старт, знаки КП, финиш)Дистанционные объекты. Контрольные пункты нумеруются (31, 32, 33...) по ходу расстановки. При добавлении финиша (2. F1) в порядок прохождения дистанции, происходит автоматическое соединение последнего КП и финиша по прямой линии. В случае необходимости, можно промаркировать участок дистанции с помощью объекта Маркировка(2. M1).
    Каждый добавленный на карту объект, автоматически прописывается под соответствующим номером в окне 2: старт - S1, финиш - F1, маркировка - M1, КП - 31, 32, 33... Если будет несколько пунктов старта-финиша, то они будут иметь соответственно различные номера: S1, S2, F1, F2... В этом случае, при создании дистанций будьте внимательны.

    Расставив все контрольные пункты, можно затем заполнить для каждого из них легенду (окно 3). Выбираете номер КП слева (2) и справа (3) появляется строка для заполнения легенды. Щелчком по клеточке в данной строке, открывается список знаков, соответствующих данной ячейке. Остается выбрать необходимый. (Можно это также делать и по ходу постановки КП)

  • Расположение таблицы с описанием контрольных пунктов задается объектом Маркировка (2. D1) по левому верхнему углу. Если вы хотите вместо легенд КП их описание, отметьте пункт Text description (Текстовое описание) в свойствах объекта D1.
    Внимание! Случается, что отведенного поля для таблицы легенд не хватает. Решить эту проблему можно двумя способами. Первый: с помощью объекта 760.0 Background Control Description (белый квадрат) можно скрыть часть карты, начертив соответствующую белую "заплатку". А поверх ее расположить значок D1. Второй: уменьшить размер клеточки таблицы с легендами. Делается так: выбираете закладку "Courses" и жмете кнопку "Options". Подбираете необходимое значение (стандарт 6 мм): Размер клетки таблицы легенд
  • Затем добавляем название группы/дистанции - объект Название группы/дистанции. Данный объект может принимать несколько значений (см. рис.). Чтобы их определить, надо выбрать "Courses\Options". Варианты надписей
    При необходимости можно добавлять другие объекты и надписи. Например, название соревнований: объект Название соревнований.
2. Составление дистанций.
  • Выбираем закладку "Courses" и жмем кнопку "New(Новая)".
  • В открывшемся окне вводим наименование и параметры дистанции. Жмем "ОК".
    Из параметров для личных соревнований можно заполнить только поле "Climb" (Набор высоты), все остальные поля предназначены для эстафет. (Работу с эстафетами рассмотрим позже.)
    Все вводимые дистанции заносятся в выпадающий список на закладке "Courses(Дистанции)".
    Остальные кнопки "Properties(Свойства)", "Duplicate(Дублировать)", "Delete(Удалить)" предназначены для правки параметров дистанций.
    Кнопка "Preview/Просмотр" позволяет увидеть целиком выбранную (выпад. список) дистанцию без остальных (незадействованных) пунктов.
  • Составление порядка прохождения осуществляется следующим образом: двойной щелчок мыши (либо нажатие кнопки Скопировать) в окне 2 (общий список объектов) копирует выбранный объект в окно дистанции.

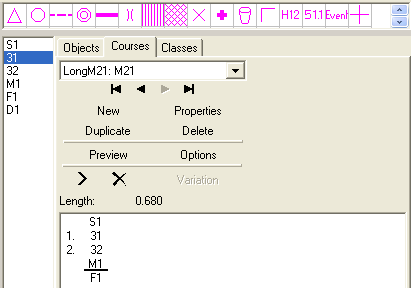

    Составление дистанций
    В каждой дистанции должны присутствовать S1(старт), M1(маркировка, при необходимости), F1(финиш), а между ними номера КП. Удалить ошибочный или неправильно скопированый объект можно кнопкой Удалить КП из списка.
  • Повторить предыдущие три шага необходимое количество раз для каждой дистанции.
    Примечание. Удалить КП из списка в окне 2 можно, только удалив кружок, обозначающий место установки КП.
3. Ввод групп.
  • Список групп формируется на закладке Classes(Группы). "New", вводим в откывшемся окне наименование новой группы и выделением (в правом столбце) сопоставляем ей соответствующую дистанцию. Жмем "ОК" Удалить КП из списка
  • Повторяем необходимое количество раз для каждой группы.
4. Корректирование

Очень часто необходимо корректировать (прорезать, сдвигать) обозначение дистанций, которые автоматически создаются программой. Все исправления и корректировки, сделанные для различных дистанций, сохраняются в том же самом файле.

Разрезание кружков КП

Если кружок КП закрывает деталь карты (например, бугорок), то часть кружка должна быть вырезана, чтобы бугорок был видимым. Сделать это можно один раз для кружков КП всех дистанций. Как это сделать смотрите на приведенном ниже примере. Надо вырезать часть кружка, закрывающего перекресток:

    1. Выбираем закладку "Objects". Кнопка "Preview/Просмотр" должна быть отжата.
    2. Выбираем инструмент Править точку.
    3. Выделяем кружок для редактирования, кликнув мышью в его центре.
    4. Инструментом Вырезать вырезаем нужную часть круга.
см. п.3см. п.4
Корректировка соединительных линий и перемещение номеров КП
    Корректировать соединительные линии и перемещение номеров КП можно для каждой дистанции в отдельности.
    1. Выберите неоходимую дистанцию из списка (закладка Courses).
    2. Нажмите кнопку "Просмотр".
    3. Выберите инструмент Править точку.
    4. Выберите неоходимый номер КП или соединительную линию.
    После этого можно:
    - перемещать номер КП инструментом Править точку.
    - вырезать часть линии инструментом Вырезать (аналогично линии кружка).
    - вставить дополнительную точку в соединительную линию инструментом Нормальная точка, перемещать точки инструментом Править точку.
    Дополнительные изменения в дистанциях можно делать если экспортировать выбранную дистанцию в отдельный карту (файл): "File\Export course maps". При этом, в отдельный .ocd-файл сохраняется дистанция нанесенная на исходную карту (как подложка). Набор символов состоит только из знаков обозначения дистанции.
Продолжение

С. Захарчук. 22.03.2007
